檢測內容：

電極頭測量

檢測設備：

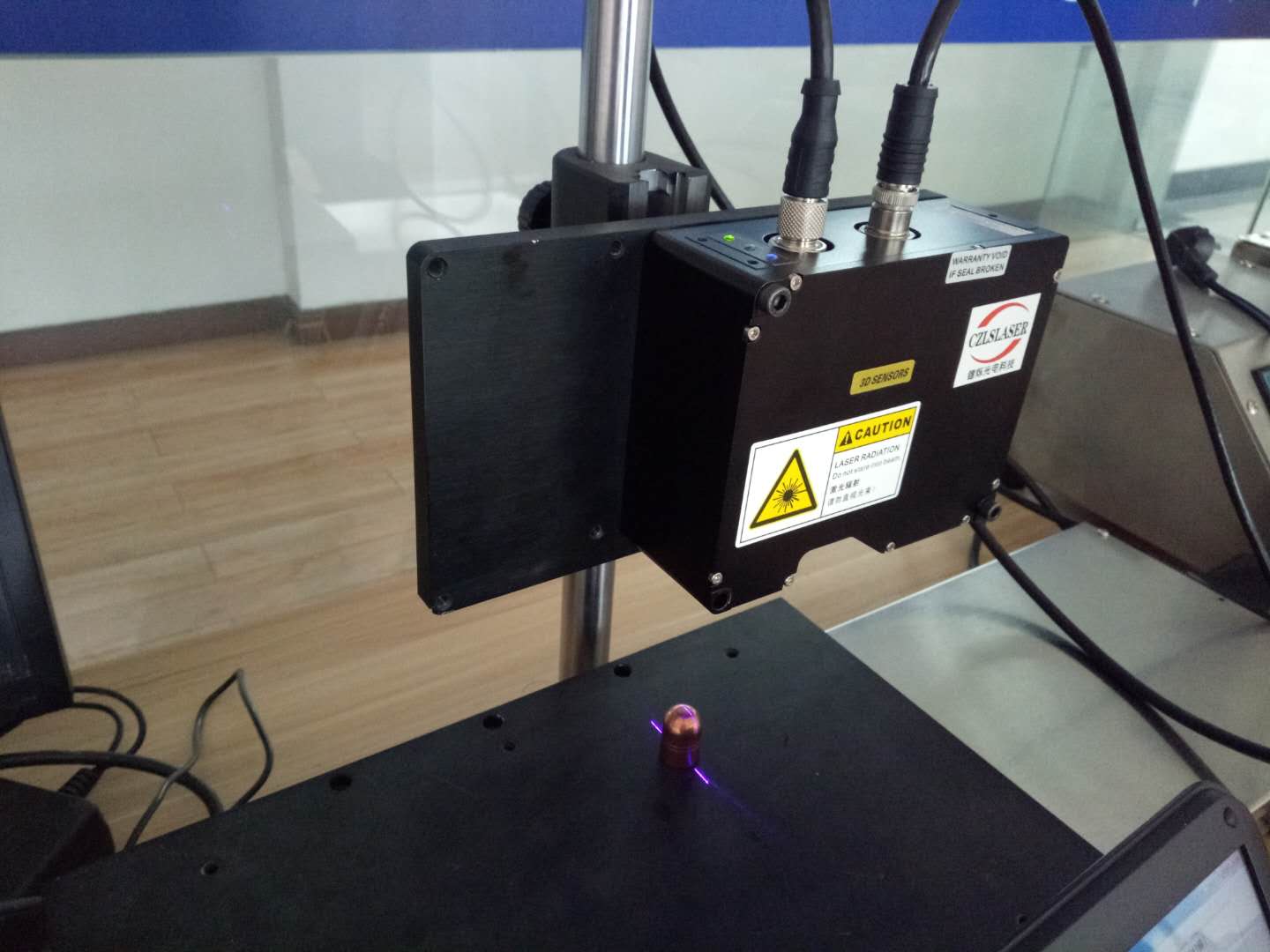

鐳爍光電激光3D輪廓傳感器LS-A80020

主要性能指標：X方向測量范圍0~20mm，Z方向范圍0~20mm，精度±10μm，重復精度5μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明：

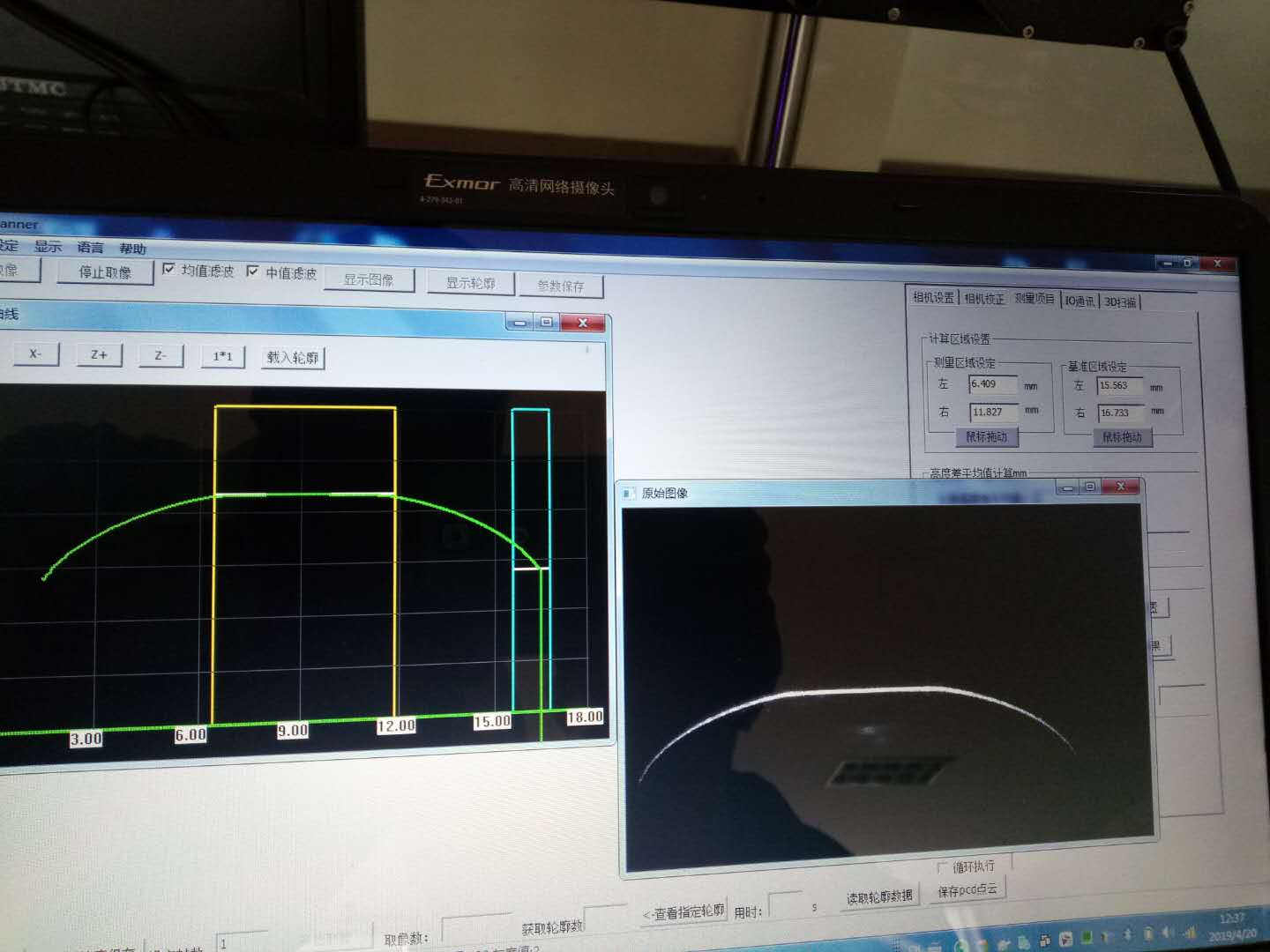

1 獲取的圖像：

2 獲取電極頭輪廓數據

3 調用算法求取指定區域尺寸。

精度分析：測量精度可達0.01mm.
